蒸發結晶器

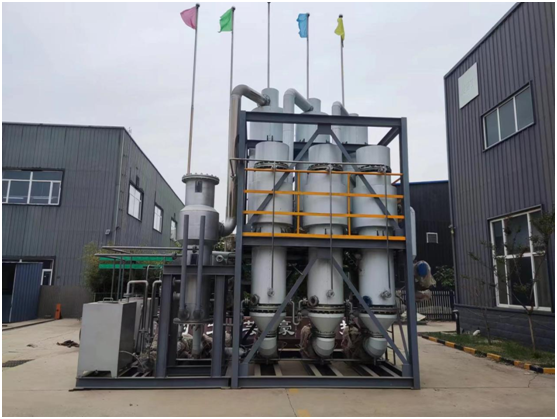

1)     多效蒸發結晶器

多效蒸發是將前效的二次蒸汽作為下一效加熱蒸汽的串聯蒸發操作。在多效蒸發中，各效的操作壓力、相應的加熱蒸汽溫度與溶液沸點依次降低。

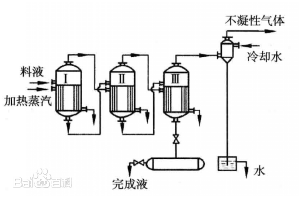

并流加料三效蒸發的流程。溶液和二次蒸汽同向依次通過各效。這種流程的優點為：料液可藉相鄰二效的壓力差自動流入后一效，而不需用泵輸送，同時，由于前一效的沸點比后一效的高，因此當物料進入后一效時，會產生自蒸發，這可多蒸出一部分水汽。這種流程的操作也較簡便，易于穩定。但其主要缺點是傳熱系數會下降，這是因?yàn)楹笮蚋餍У臐舛葧?huì)逐漸增高，但沸點反而逐漸降低，導致溶液黏度逐漸增大。

逆流加料三效蒸發流程。溶液與二次蒸汽流動方向相反，需用泵將溶液送至壓力較高的前一效。其優點是，各效濃度和溫度對溶液的黏度的影響大致相抵消，各效的傳熱條件大致相同，即傳熱系數大致相相同。缺點是：料液輸送必須用泵，另外，進料也沒有自蒸發。一般這種流群只有在溶液黏度隨溫度變化較大的場合才‘被采用，

平流加料三效蒸發流程，蒸汽的走向與并流相同，但原料液和完成液則分別從各效加入和排出。這種流程適用于處理易結晶物料，例如食鹽水溶液等的蒸發。
